牛马在硬质水泥地面上长期站立，容易引发蹄叶炎、关节损伤和腿部疲劳。牛马橡胶垫通过弹性缓冲吸收冲击，减少蹄部受力。单层橡胶垫缓冲效果有限，多层复合结构（如发泡底层+耐磨面层）可显著提升减震性能。本文分析不同复合结构的压缩回弹特性及对动物步态的影响。

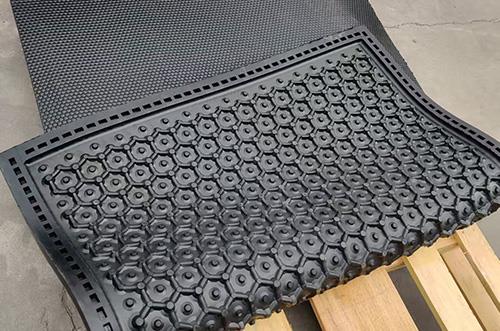

复合结构：面层为耐磨实心橡胶（厚度5-8mm，硬度Shore A 65），底层为微孔发泡橡胶（厚度10-15mm，密度0.6-0.8g/cm³），总厚度15-23mm。动态压缩试验：模拟500kg牛蹄踩踏（压强1.5MPa），单层实心橡胶垫压缩变形0.5mm，回弹率95%；复合垫压缩变形2.5mm，回弹率90%，能量吸收提高3倍。生物力学研究：使用压力分布毯测量牛蹄底峰值压力，水泥地面为120N/cm²，单层垫为80N/cm²，复合垫为55N/cm²。复合垫使峰值压力降低54%，显著减轻蹄部冲击。

长期使用效果：某马术俱乐部将马厩地面更换为复合橡胶垫（面层8mm+发泡底层12mm），马的跛行发生率从15%降至5%，休息时躺卧时间增加20%，表明关节舒适度提高。复合垫还具有良好的隔热性，冬季减少地面冷应激。注意事项：发泡底层需具有闭孔结构，防止吸水和粪污渗透。建议每5年检查垫层弹性衰减，必要时更换。

牛马橡胶垫的缓冲性能是保护动物蹄部和关节的核心指标，复合结构优于单层，尤其适合老年动物或高负荷工作马匹。
